Rerlais & Sicherungen

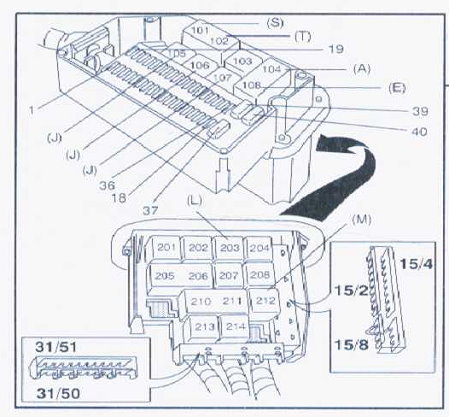

Steckerleiste in der Elektrozentrale

  • 15/2        30-Steckerleiste
  • 15/4        15I-Steckerleiste
  • 15/8        X-Steckerleiste
  • 31/50      Leiste Masseanschluß Relais in der Elektrozentrale
  • 101-102  Steuergerät Tempomat
  • 103          Relais Kraftstoffpumpe
  • 104, 108  Relais Hauptscheinwerfer mit Glühfadenwächter
  • 105          Entlastungsrelais +X-Versorgung (2/30)
  • 106          Entlastungsrelais +15-Versorgung (2/31)
  • 107          Entlastungsrelais +X-Versorgung (2/60)
  • 201          Steuergerät, Ölstandwächter (4/18)
  • 202          Relais, Diebstahlsicherung ZV
  • 203          Pausenrelais Frontwischer (2/4)
  • 204          Pausenrelais Heckwischer (2/16)
  • 205-206   Relais, ZV und verzögerung Innenlicht
  • 207           Geschwindigkeitsanzeiger

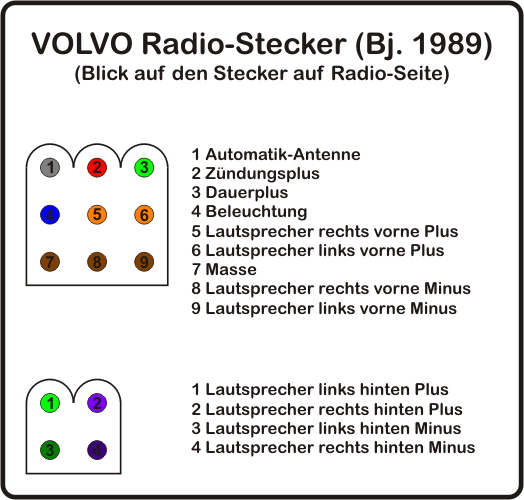

Radio Belegungsplan
